3300系列穩壓電源串并聯模塊
2025-3-10 8:42:21??????點擊：
DELTA直流電源，DELTA直流穩壓電源，串并聯接口及操作步驟
警告！在連接或操作該裝置之前，請仔細閱讀本手冊中的“安全說明”一章！
1冷凝
·在正常運行期間，只要空氣沒有侵蝕性，濕度就不會損害接口。電源正常產生的熱量將使其保持干燥。
·避免界面內冷凝，否則可能會導致故障。在電源關閉（或空載運行）且環境溫度升高的期間，可能會發生冷凝。在再次打開電源之前，始終讓電源干燥。
2溫度和冷卻
·儲存溫度范圍為-40至+85℃。
·工作溫度范圍為-20至+50℃。但該溫度范圍僅在電源的進氣口和出氣口暢通無阻且進氣口溫度不高于+50℃時成立。
·當電源安裝在機柜中時，請注意進氣口的溫度應保持較低，避免氣流短路，即離開出風口的熱空氣再次進入進氣口。
·請注意：較低的溫度可以延長接口的壽命。
4硬件安裝
警告！當SM3300裝置連接到主電源時，切勿連接到電源輸入、電源輸出或感測連接器！
安全蓋用于覆蓋這些輸入和輸出。
在單元中插入接口
.關閉設備。
.斷開該裝置與主電源的連接。
·等待3分鐘，讓內部電容器放電。

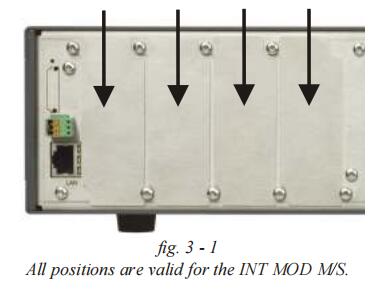

。在后側選擇一個未使用的插槽。接口可以插入任何空閑插槽1..4。見圖3-1。
·擰下2個torx T10螺釘并拆下槽蓋。
·插入接口并將2個螺釘放回以固定接口。
連接接口

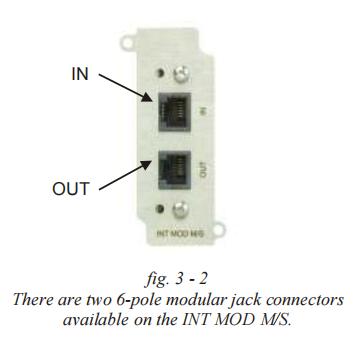

·該接口上的可用連接器是兩個6極模塊化插孔連接器，見圖3-2。
·使用隨接口提供的電纜連接主從接口。
·從主設備開始，將電纜從“OUT”連接器連接到第一個從設備的“IN”連接器。然后將另一根電纜從第一個從屬設備的“OUT”連接器連接到下一個從屬設備。重復此操作，直到所有設備都已連接。（見圖3-2）
·再次連接主電源，并檢查所有安全蓋是否已安裝。
.打開設備。
單元配置
該裝置將自動檢測新插入的接口界面圖標將顯示在顯示屏上，見圖3-3。從屬設備的配置：0-要將電源配置為從屬設備，請通過前菜單
t配置->主從屬->設置并將狀態設置為從屬。按“確定”進行確認。0-顯示屏上將顯示從屬圖標，見圖3-4主設備配置：gOOCOFGURATONP，WASER tea srront，并將狀態設置為主設備。
在同一菜單中，輸入串聯和/或并聯連接的設備數量。按“確定”進行確認。
更改主從設置后，由于系統擴展，需要重建存儲的序列。有關SM3300，請參閱《以太網和序列器編程手冊》第6.3章中的“構建序列”一節。
故障排除
“檢查每個單元只安裝了一個主從接口。檢查每個具有主從接口的單元中沒有模擬接口。
按照本章第3段的規定檢查固件版本。。檢查電源。
。檢查其中一個設備的web界面是否有錯誤。使用以太網命令檢查主從系統中的錯誤。
校準
此系列包含DELTA SM 66-AR-110 ，SM 100-AR-75，SM 330-AR-22 ，SM 660-AR-11等型號。
串并聯模塊如圖
警告！在連接或操作該裝置之前，請仔細閱讀本手冊中的“安全說明”一章！
1冷凝
·在正常運行期間，只要空氣沒有侵蝕性，濕度就不會損害接口。電源正常產生的熱量將使其保持干燥。
·避免界面內冷凝，否則可能會導致故障。在電源關閉（或空載運行）且環境溫度升高的期間，可能會發生冷凝。在再次打開電源之前，始終讓電源干燥。
2溫度和冷卻
·儲存溫度范圍為-40至+85℃。
·工作溫度范圍為-20至+50℃。但該溫度范圍僅在電源的進氣口和出氣口暢通無阻且進氣口溫度不高于+50℃時成立。
·當電源安裝在機柜中時，請注意進氣口的溫度應保持較低，避免氣流短路，即離開出風口的熱空氣再次進入進氣口。
·請注意：較低的溫度可以延長接口的壽命。
4硬件安裝
警告！當SM3300裝置連接到主電源時，切勿連接到電源輸入、電源輸出或感測連接器！
安全蓋用于覆蓋這些輸入和輸出。
在單元中插入接口
.關閉設備。
.斷開該裝置與主電源的連接。
·等待3分鐘，讓內部電容器放電。
。在后側選擇一個未使用的插槽。接口可以插入任何空閑插槽1..4。見圖3-1。
·擰下2個torx T10螺釘并拆下槽蓋。
·插入接口并將2個螺釘放回以固定接口。
連接接口
·該接口上的可用連接器是兩個6極模塊化插孔連接器，見圖3-2。
·使用隨接口提供的電纜連接主從接口。
·從主設備開始，將電纜從“OUT”連接器連接到第一個從設備的“IN”連接器。然后將另一根電纜從第一個從屬設備的“OUT”連接器連接到下一個從屬設備。重復此操作，直到所有設備都已連接。（見圖3-2）
·再次連接主電源，并檢查所有安全蓋是否已安裝。
.打開設備。
單元配置
該裝置將自動檢測新插入的接口界面圖標將顯示在顯示屏上，見圖3-3。從屬設備的配置：0-要將電源配置為從屬設備，請通過前菜單
t配置->主從屬->設置并將狀態設置為從屬。按“確定”進行確認。0-顯示屏上將顯示從屬圖標，見圖3-4主設備配置：gOOCOFGURATONP，WASER tea srront，并將狀態設置為主設備。
在同一菜單中，輸入串聯和/或并聯連接的設備數量。按“確定”進行確認。

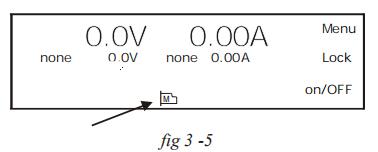

0-主圖標將顯示在顯示屏上，見圖3-5
更改主從設置后，由于系統擴展，需要重建存儲的序列。有關SM3300，請參閱《以太網和序列器編程手冊》第6.3章中的“構建序列”一節。
故障排除
“檢查每個單元只安裝了一個主從接口。檢查每個具有主從接口的單元中沒有模擬接口。
按照本章第3段的規定檢查固件版本。。檢查電源。
。檢查其中一個設備的web界面是否有錯誤。使用以太網命令檢查主從系統中的錯誤。
校準
接口校準不適用。
DELTA直流串并聯模塊可以接插至后面板任意一個空白接口。
如圖
