環形壓頭PFVL 141R
更新：2013-11-20 10:31:16??????點擊：
- 品牌：???ABB
- 型號：???PFVL 141R
產品介紹

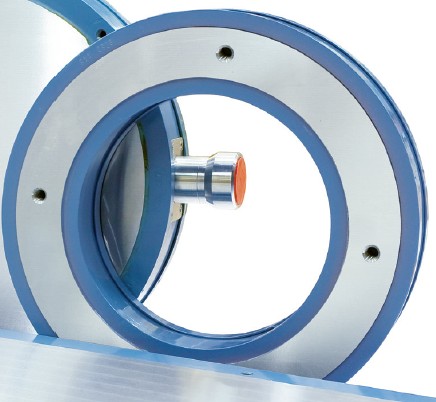

環形壓頭PFVL 141R
環形壓頭由纏繞在環形不銹鋼芯體上的不銹鋼迭片制成，壓頭外部有一個采用熱套方式裝配的不銹鋼環，用于保護壓頭線圈和內部的部件。
環形壓頭可提供適用于2 –28 MN軋制力測量的標準尺寸。此外，我們還可根據訂單的要求制造其他尺寸的壓頭。
環形壓頭PFVL 141R技術參數：
| 環形壓頭 | 測量范圍 2 - 28 MN |
| 型號 | PFVL 141R |
| 額定載荷 (MN) | 2.0, 2.5, 3.1, 4.0, 5.0, 6.3, 8.0, 10, 11.2, 12.5, 14, 16, 18, 20, 22.4, 25, 28 |
| 精度等級 (% of Fnom) | ± 0.5 |
| 線性偏差 (% of Fnom) | ≤± 0.5 |
| 磁滯率 (% of Fnom) | ≤ 0.2 |
| 重復性誤差 (% of Fnom) | ≤ ± 0.1 |
| 壓縮率 (mm at Fnom) | 0.05 |
| 校準誤差 | 0.1 % |
| 補償誤差 min. error | +20 - +80°C |
| 零點漂移 | ≤ ± 0.01%/°C |
| 敏感度漂移 | ≤ ± 0.01%/°C |
| 工作溫度 | -10 - +90°C |
| 最大允許臨時溫度. | +110°C |
| 存儲溫度 |
-40 - +90°C |
環形壓頭PFVL 141R尺寸圖：
根據如下說明選擇：
- 確定壓頭需要承受的載荷，然后從標準范圍中選
擇適合的壓頭。如果標準壓頭不適合特殊應用，
我們可以定制。
- 計算非標準壓頭的載荷F
F=(D3
2 π 4 - D2
2 π 4 ) × 0.0001 MN.
如果軋制力小于2 MN，我們還可提供在0.1 –
1.6 MN范圍內的環形壓頭QGPR 102/104。
范例
PFVL 141R, 10 MN
D2=385 mm
D3=525 mm

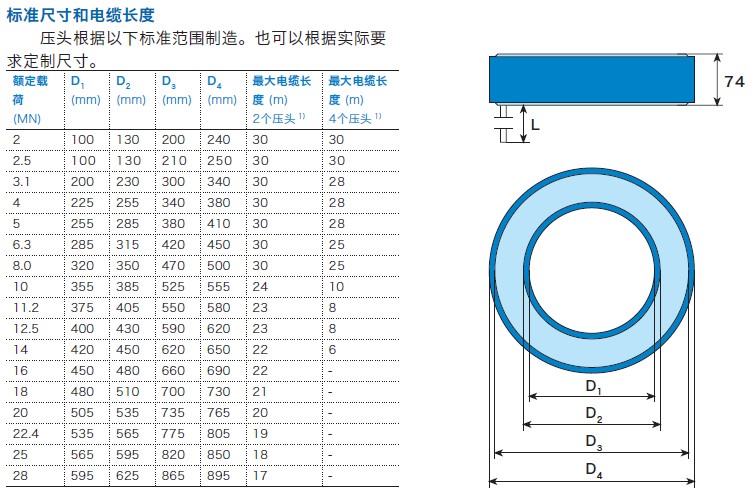

標準尺寸和電纜長度
壓頭根據以下標準范圍制造。也可以根據實際要
求定制尺寸。
1) 當同一個控制單元同時連接2或4個壓頭時，壓頭與匹配
單元之間的最大電纜長度
